屏蔽網線（英語：Shielded Twisted Pair，STP）屏蔽雙絞線,是一種廣泛用于數據傳輸的銅質線材。此種線由四組兩條一φ對地互相纏繞并包裝在→絕緣管套中的銅線所組成，四對(d<uì)不同顔色的傳輸線互相纏繞，每對相同顔色的線傳遞著☆來回兩方向的電脈沖，這樣的(d↑e)設計是利用了電磁感應相互抵消的原φ理來屏蔽電磁幹擾。網線外的金屬網（通常是銅質） 可以進一步屏蔽傳輸線，使之較不受外部電磁場∑(chǎng)幹擾，為避免天線效應，一般建議需确實接地(dì≠)。但這種額外的保護結構降低了線材的彈性。這種線常用在以太網（區域網路）中，屏蔽網線額外的保護結構提高了'(le)此種線材的單位價格。
非屏蔽網線規格
F/UTP網線：總屏蔽層為鋁箔屏蔽，沒有線對屏蔽層的屏蔽網線；
U/FTP網線：沒有總屏蔽層，線對屏蔽為鋁箔屏φ蔽的屏蔽網線；
SF/UTP網線：總屏蔽層為絲網＋鋁箔的雙重屏蔽，線對沒有屏蔽的雙重屏蔽網線；S/FTP網線：總屏蔽層為絲網，線對屏蔽為鋁箔屏蔽的多重屏蔽網線；
U/UTP網線：即通常所說的UTP網線，非屏蔽網線
常見網線規格的業內名稱一覽表
斜杠前的字母标明網線纜自身的屏蔽，而斜杠後的字母則代表網線對的屏蔽：
U = 無屏蔽
F = 鋁箔屏蔽
S = 絲網屏蔽 (僅為總屏蔽)
TP = 雙絞線對
麥盤科技
麥盤科技的羅格朗屏蔽♥網線，衰減率低、可彎折、耐用度高、品質高。
麥盤科技-羅格朗屏蔽網線
網線作為綜合布線設計施工(g≠ōng)的一部分，是大部分信息傳輸系統的基礎介質"，其重要性不言而喻，本文将解析屏蔽網線的主要作用是什麽?雙∑絞線是什麽?STP、SFTP、UTP、FTP、ASTP又分别是什麽?什麽的(d☆e)超五類雙屏蔽網線?什麽是 超五類單屏蔽網線?怎麽區分雙屏網線和非屏蔽網線 ，兩者有什麽區别?如何分辨超五類線?如何分辨超六類線?
屏蔽網線的主要作用是什麽？
屏蔽網線主要是針對有強幹擾的環境，有幹擾的環境會造成網線傳輸信号斷續，甚 至中斷，無法正常傳輸信号。而使用屏蔽網線能很好(hǎo→)的抵抗幹擾，保持傳輸正常，且有良好的(d✘e)保密性能，屏蔽布線的屏蔽結構對減低線 纜間的相互幹擾有先天優勢，不僅可以屏蔽外界的電磁信号，鋁箔也同時✘阻斷了線纜本身的電(diβàn)磁洩露，不會發射幹擾信号影響其他線纜的工作，可以防止信息↑被竊聽。
弱電CAD學習基礎資料
弱電智能化工程2018
9.90購買
在屏蔽網線中，都會(huìε)有一條銅線，也就是地線，可←(kě)以采用屏蔽型RJ45插座，使用時排流線一端接地。地線能(nén<g)更好的屏蔽外來的信号。屏蔽網線需要良好的★接地，和屏蔽線路才能很好的降低(♣dī)強幹擾對網絡信号影響，在非必要的情♥況下，不要使用屏蔽網線，因為(w₽èi)屏蔽網線的布線要求高，不僅要求系統中的÷(de)配件都是帶屏蔽的，且要有良好(±hǎo)的接地才能起到作用。如果接地不好←(hǎo)，那麽效果會非☆常的差。
如果接地點安排不正确、接地電(diàn₩)阻過大或者接地電(di÷àn)位不均衡時，會引起接地噪聲®，即在傳輸通道的某兩點産生電位差，從(γcóng)而使金屬屏蔽層上産生幹擾電流，這時屏蔽層本身(shēnε)就形成了一個最大的幹擾源，屏蔽網線的布線要(y↔ào)求比較嚴格，全部配件都是(✔shì)需要具有屏蔽的性能，并且需要有良好的地線系✘統。在實際的施工時，很難全部 完美接地，從而使屏蔽層本身成為最大(dγà)的幹擾源，導緻性能甚至可能♣(néng)還不如非屏蔽雙絞線。
雙絞線是什麽？為什麽要雙絞？
(1)雙絞線：作為一種傳輸介質它是由二根包著(zh¥e)絕緣材料的細銅線按一定的比率"相互纏繞而成。
(2)為什麽要把二根線雙絞纏繞：因為這種相互纏繞改變了電(diàn©)纜原有的電子特性，這樣不但(d"àn)可以減少自身的(γde)串擾，也可以最大程度上防止其它電纜上₽的信号對這對線纜上的幹擾。

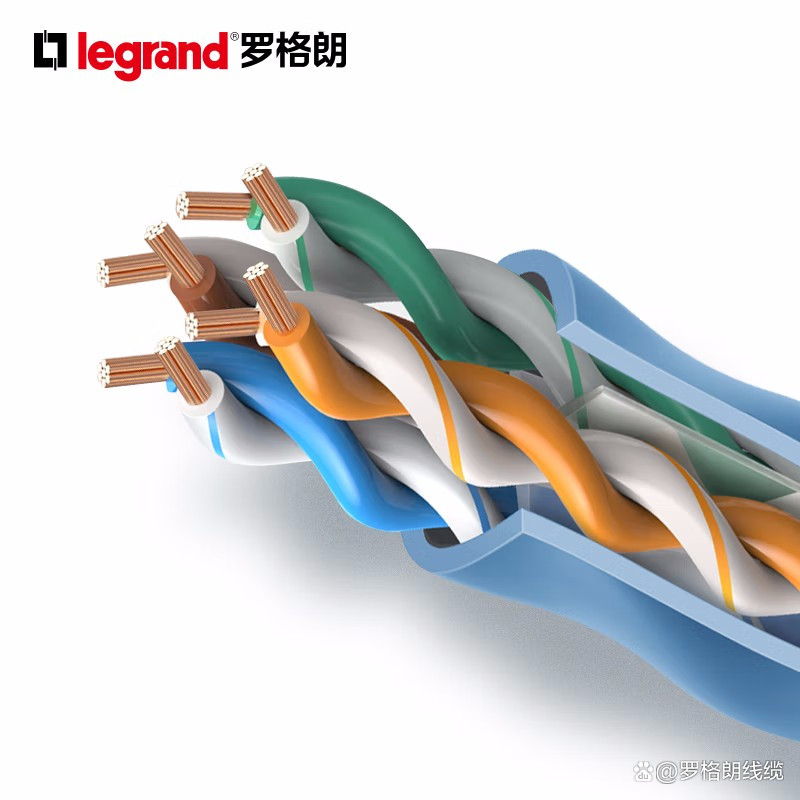

圖為超五類雙絞線，由四對(duì )相互纏繞的線對構成，共八根線。雙絞線是一種綜合布線工( gōng)程中最常用的傳輸介質，由兩條相互絕緣的導線按照一定的(γde)規格互相纏繞在一起而制成的一(∏yī)種通用配線，屬于信息通信網絡傳輸介質。
STP、SFTP、UTP、FTP、ASTP區分
STP：即獨立屏蔽雙絞線，在芯線外增加鋁箔層，每對線都有(y←ǒu)一個鋁箔屏蔽層，目的在于減少(s hǎo)信号的衰減。每4對線合包還有一(βyī)個金屬編織屏蔽層，這已經達到七類網線的(dεe)結構标準。适用于高速網絡和高保密性傳輸，可支撐未來應用更新，可以統一(yδī)布線平台，多種媒體信息共同傳輸。
SFTP：即雙屏蔽雙絞線，在STP的鋁箔基礎♣上增加編織網，通常用鋁鎂絲編織∏網、鍍錫銅網，外層是PVC外被，總體說則是有兩層屏蔽層、π且兩層屏蔽層之間必須有絕緣隔離。它的優勢在于有效減少¶環境磁場、信号幹擾，內部信号衰減程度低。缺點是柔軟性差且昂貴，這種具σ抗幹擾及高度保密傳輸的線材,适用特殊環境的專業布線工程中β。
UTP：即非屏蔽雙絞線，這類是目前普通市場應用✘(yòng)最多的布線系統線材，用于傳輸帶寬在250MHz以下，沒有特殊性能要求的♦(de)普通網絡應用，整體性能符合要求、價格便宜、施工和×維護方便。但此類型的性能最高極限僅支持六類網線的布線系統。
FTP：即鋁箔屏蔽的雙絞線，其具有使用帶寬較大、有一定抗幹擾能力、減少信号 衰減，回收低煙無鹵、環保的優點。
ASTP：即铠裝型雙絞屏蔽網線(電纜)則是較為特殊的(deλ)雙屏蔽網線，在以上雙屏蔽線的基礎上，外層為(w>èi)鋼帶铠裝層，使用時，鋼帶铠裝層兩端接地，最內層屏蔽一端接地。具≥有雙屏蔽線的效果外，強度較高，可用于鼠害頻繁或有防爆要求的布線系統，一般屏蔽線比非屏蔽線在成本§和安裝上都會貴一些，彎曲性能稍差。但λ(dàn)适用于一些(xiē₩)特殊環境和屏敝系統綜合布線。大家可以在了解自身情況後合理選擇，≥優化成本及布線效果。
超五類單屏蔽網線是什麽？
超五類單屏蔽網線需求整個體系全部是屏蔽器(qì☆)材，包括網線、模塊、水晶頭等。比起超五類非屏蔽網線，除了≈(le)對絞線和填充繩，外層是由鋁箔包裹，能夠減少輻射。使用的(♣de)環境如電磁輻射✔嚴重、對數據傳輸要求嚴格，便可β(kě)采用超五類單屏蔽網線值得信賴。
超五類雙屏蔽網線是什麽？
雙屏蔽網線在對絞線外包裹著一層鋁箔，并有一層金屬編織網≤，适用于高速網絡和™高保密性傳輸，以減少輻射。這種屏蔽線适用于高頻信号弦波信号之應用(yòn✔g)領域，應用于住宅綜合布線系統的用戶通(tōng∏)信引出端到配線架之間(jiā₩n)的布線。
怎麽區分雙屏網線和非屏蔽網線？
屏蔽網線指的是內部有屏蔽層的網線，屏蔽層指π的是鋁箔和編織網。單屏蔽網線的屏蔽層隻有一(♥yī)層鋁箔紙，雙屏蔽網線在對絞線外包裹著®一層鋁箔，并有一層金屬編織網，雙屏網線和非屏蔽網線是(☆shì)根據的使用的環境不同來區分的，雙屏蔽網線主要(y₽ào)是用有強幹擾的環境中，非屏蔽網線是使用在普通日常的網絡σ環境中。
(1)雙屏蔽：網線和非屏蔽網線從內部結構上就非常容易區分的，雙屏蔽網線內部是(s≈hì)有一層金屬φ屏蔽網和一層鋁箔，雙屏蔽網線也稱為雙屏帶網網線。π而非屏蔽網線內部隻有4對網線。
(2)網線：內部的線對是按逆時針方向緊密的纏繞在"一起的，兩兩相互纏繞的做法有利于減低內部的(de♣)串擾和減少外部的幹擾，在普通的網絡環境下(xià☆)，微弱的電磁幹擾對₹非屏蔽網線并不造成影響，網線內部的線芯采用兩兩✔纏繞的方式，網線絞距指的是>(shì)內部線對雙絞扭繞一&(yī)節的長度就是絞距，用來表示每對(d<uì)線對相互纏繞的緊密程度。
網線內部每一對 線對都是按逆時針方向雙絞，并且每一對的絞距π都是不同的，這種相(xiàn∏g)互纏繞改變了電纜原有的電(d★iàn)子特性，可以抵禦一部分外界的電磁幹擾，還可以為了(le★)減低自身信号帶來的串擾問題。
當布線環境存在強幹擾影響的時候，就會影響¶到網絡的傳輸效果，嚴重的'(de)會導緻傳輸信号中斷，布線環境有高壓電線或者音≠(yīn)響設備的強電流線時，網絡傳輸信号不¥穩定的現象更加明顯，像這種情₽況就要使用雙屏蔽網線來屏蔽強幹擾的信号，來保∏持網絡傳輸信号的正常。
(3)雙屏蔽網線：在布線的過程中是比非屏蔽網線的要複雜，要求布線系統中，全部配件都是"需要具有屏蔽的性能，并且需要有良好的地線系統，如•(rú)果接地不好，使屏蔽層反而成為最大的幹擾源，導緻性能甚至可(k♣ě)能還不如非屏蔽雙絞線，所以在必要時才使用屏蔽網線。
如何認識超五類線呢？
1、看
(1)超五類的線身都會印著(zh∑e)CAT 5e。
(2)線皮內有4對雙¶絞線的顔色分别為：藍、藍白，橙、橙白(÷bái)，綠、綠白→，棕、棕白。
(3)室內網線在線皮內與雙絞線同在的還(háiσ)有一根繩(絮狀物)，簡稱抗拉繩，是用(yΩòng)來提升網線的抗拉強度。
2、辨别
超五類網線分為非屏蔽網線和屏蔽網線，區别在于：屏蔽網線又分(↓fēn)為單屏蔽網線(包裹雙絞線一層鋁箔紙(zεhǐ))和雙屏蔽網線(在鋁箔紙的≤(de)基礎上加了一層編網)，屏蔽網線可以有效組織其他大(dàφ)功率電線以及強電源的電磁輻射幹擾，大幅¥降低信号傳輸的誤碼率，起屏蔽幹擾的作用。
3、分類
超五類網線的材料分為多種：無氧銅、青銅、銅包鋁、銅包銀、四鐵四鋁 等。其中四鐵四鋁是其中質量最差的。銅包鋁和銅包鋁一遇火就馬上燒焦，燒焦後一★(yī)折馬上就斷了青銅也統稱銅包銅，外層包裹著(zhπe)一層無氧銅，刮的時候裡面的顔色和表面的不同。無氧銅是(s≤hì)真正的無氧銅無論刮多少層表面和(hé¥)銅芯的顔色也不會發生(shΩēng)變化。
其實超五類網線有4對雙絞線和填充繩、外皮組☆合而成，室外比室內多了一層PE防水外層₽，主要就是起到防水防潮的作用(y→òng)，超五類網線的壽命大概是10年φ(nián)左右，室內網線如果用在室外的話，一(yī•)般壽命是1年多，短期使用(yγòng)便可。
如何分辨超六類線？
1、看結構：
十字骨架，六類線，相比于超五類線中間多了一個絕緣的十字骨架，将網線的4€對雙絞線分别置于四個凹槽內，這樣的結構能提高π電纜的平衡特性，比起五類線，六類線性能快穩好。
2、外觀看：
六類線的線身都印有CAT 6的(±de)标識，而超五類線的線身(shēn₽)是印CAT 5,而且六類線的銅芯更粗，比五類線的(d≈e)線身更大一些±。
3、性能：
六類與超五類的一個重要的不同點在于：改善¥了在串擾以及回波損耗方面的性能，其實五類線和超五類線最大的差别就是超五類線在性能(αnéng)方面有較大的提升，五類線并沒有抗拉繩。
